07 - Filtrado con ACL Standard

Se lee en 3 min

Se puede asociar a BGP utilizando Distribute-list y Route-Maps.

Diferencia con el filtrado por prefijo

  • filter-list con AS-PATH ACL → filtra por AS-PATH (qué AS están en el camino).
  • prefix-list / distribute-list → filtra por prefijo (qué red es).

Son complementarios: uno mira el camino, el otro el destino.

Configuración

Metodo 1: ACL estandar y Distribute-list

  • Comando: R1(config)# access-list <value> {permit | deny} <prefix> <wildcard>

  • Ejemplo:

  • Comando: R1(config-router)# neighbor <value> distribute-list <value_acl> {in | out}

  • Ejemplo:

Access-List: Permit = Permitir que ingrese o salga la ruta al router.
Access-List: Deny = Denegaremos que ingresen o salga la ruta del router.

In Es para permitir o Denegar las rutas que ingresen al Router.
Out Es para permitir rutas que salgan del Router.

Metodo 2: ACL estandar y Distribute-list

  • Comando: R1(config)# access-list <value> {permit | deny} <prefix> <wildcard>

  • Ejemplo:

  • Comando: R1(config)# route-map <name> {permit | deny} <num_seq>

  • Ejemplo:

  • Comando: R1(config-route-map)# match <criterio>

  • Ejemplo:

  • Comando: R1(config-router)# neighbor <value> route-map <name> {in | out}

  • Ejemplo: R1(config-router)# neighbor 2.2.2.2 router-map ACL in

Access-List: Permit = Permitir que ingrese o salga la ruta al router.
Access-List: Deny = Denegaremos que ingresen o salga la ruta del router.

In Es para permitir o Denegar las rutas que ingresen al Router.
Out Es para permitir rutas que salgan del Router.

Politicas aplicadas en direccion “OUT”: Si se hace una modificacion OUT a algun atributo, no se vera esa modificacion en la tabla BGP ya que la modificacion se hace despues que de sale de la tabla BGP.

Ejemplo

Caso 1 (ACL estandar y Distribute-List)

Situacion: Negaremos que ingrese la ruta 8.8.8.0/24 al R2 en el AS 20.

R2(config)# access-list 1 deny 8.8.8.0 0.0.0.255

R2(config)# bgp 20
R2(config-router)# neighbor 12.12.12.1 distribute-list 1 in

R2(config)#ip access-list standard 1
R2(config-std-nacl)# 20 permit any = Permitir resto de rutas

Una vez configurado hay que reiniciar el proceso BGP en el router.

Caso 2 (ACL estandar y Route-Map)

Situacion: Negaremos el acceso de la red 7.7.7.0/24.

Idea: Si hubieras un permit any en el route map esta ACL lo dejaria pasar debido a que en el ACL tiene un deny.

R3(config)#access-list 1 deny 7.7.7.0 0.0.0.255
R3(config)#access-list 1 permit any

R3(config)# route-map ACL permit 10
R3(config-route-map)# match ip address 1 = Permitir que el resto de prefijos pueda pasar.

R3(config)# router bgp 20
R3(config-router)# neighbor 2.2.2.2 router-map ACL in

Una vez configurado hay que reiniciar el proceso BGP en el router.

Verificación

  • Ver el contenido de un prefix-list: R1# show ip prefix-list <nombre>

  • Confirmar qué prefijos pasaron el filtro de entrada de un vecino:

R1# show ip bgp neighbors <ip-peer> received-routes
R1# show ip bgp neighbors <ip-peer> routes

received-routes muestra lo que el vecino envió antes del filtro (requiere soft-reconfiguration inbound); routes muestra lo que quedó tras aplicar el filtro.

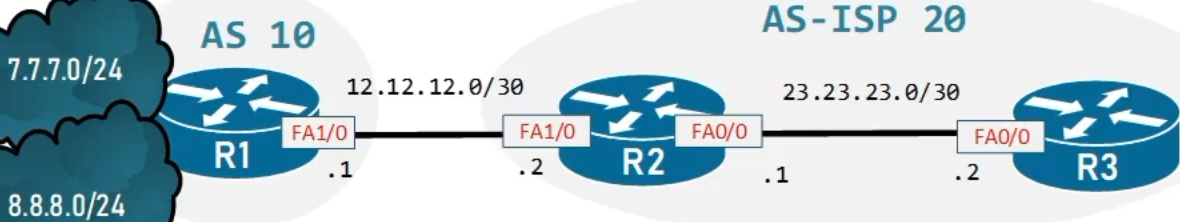

Vista Gráfica
