Colapsa varias rutas específicas en una sola ruta resumida (ej. varias /24 en una /18) para reducir el tamaño de las tablas y el procesamiento del router. Solo se configura en los bordes: ABR o ASBR.
Dónde se hace: dos tipos

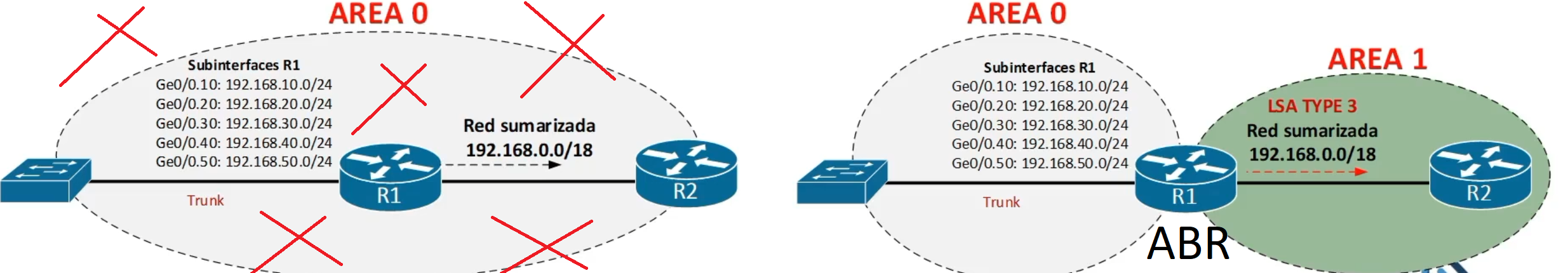

/ospf---open-shortest-path-first/ospfv2/photos/pasted-image-20260731211148.png)
Solo en ABR o ASBR, nunca intra-área
- Internal Summarization → en el ABR. Sumariza rutas entre áreas (varios Type 1/2 → un Type 3 resumido).
- External Summarization → en el ASBR. Sumariza rutas externas redistribuidas desde otro protocolo.
- No se puede sumarizar dentro de una misma área. Dentro de un área todos los routers necesitan la topología detallada e idéntica; la sumarización solo ocurre en los bordes.

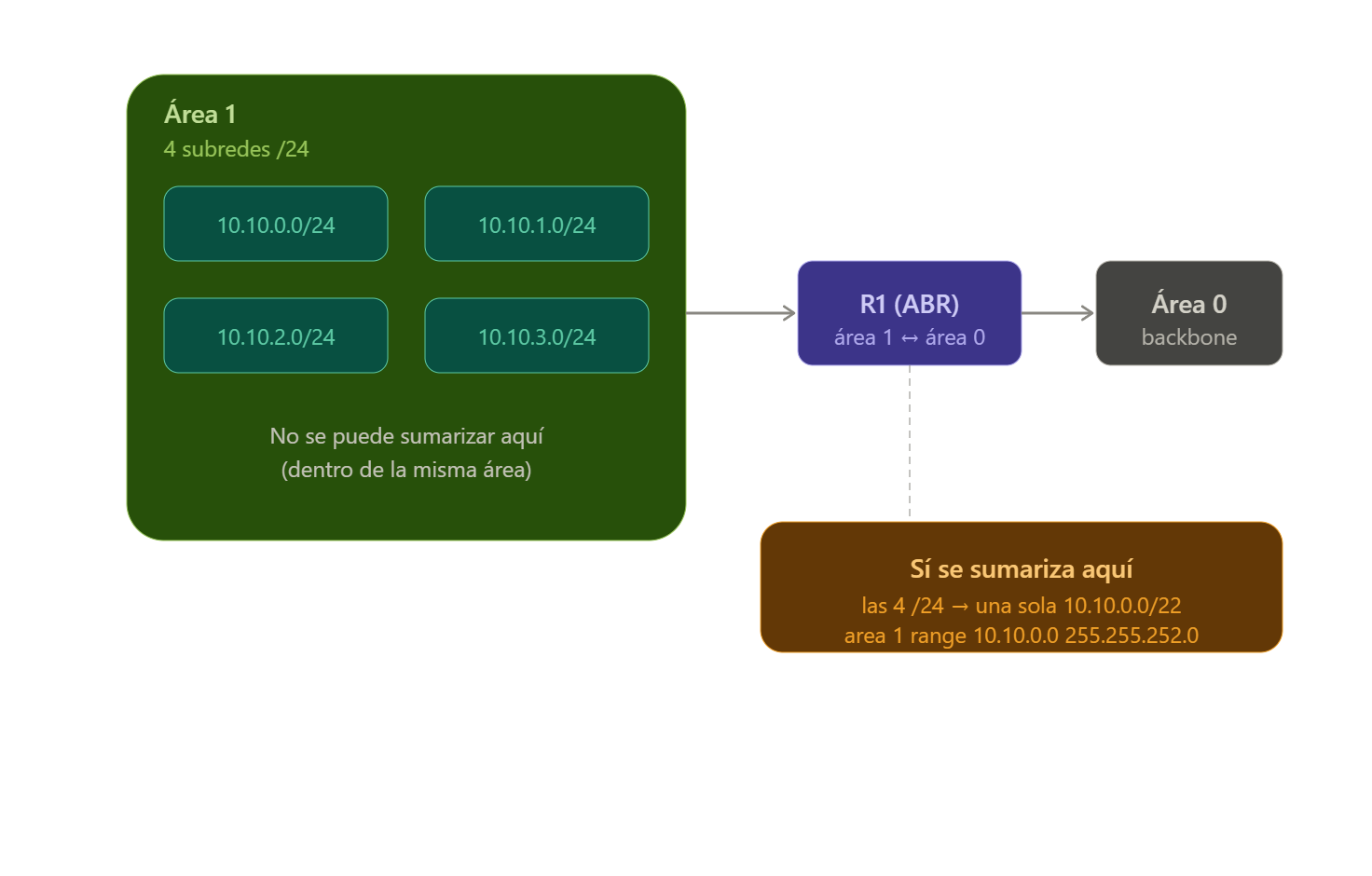

/ospf---open-shortest-path-first/ospfv2/photos/pasted-image-20260731212300.png)
Configuracion
Internal Summarization (ABR)
Sumariza rutas inter-área. El número de área es el área de origen de las rutas que quieres resumir.
- Comando:
Router(config-router)# area <número-área> range <red-lógica-sumarizada> <máscara> [cost <valor>] - Ejemplo:
Router(config-router)# area 1 range 10.10.0.0 255.255.192.0= Resumir las redes del área 1 en una sola /18
Router(config)# router ospf 1
Router(config-router)# area 1 range 10.10.0.0 255.255.192.0
External Summarization (ASBR)
Sumariza las rutas externas redistribuidas. Comando distinto al del ABR.
- Comando:
Router(config-router)# summary-address <red-lógica> <máscara> - Ejemplo:
Router(config-router)# summary-address 172.16.0.0 255.255.0.0= Resumir rutas externas en una /16
Router(config)# router ospf 1
Router(config-router)# summary-address 172.16.0.0 255.255.0.0
No confundir los dos comandos
area <n> range→ interno, en el ABR, para rutas inter-área.summary-address→ externo, en el ASBR, para rutas redistribuidas.
Costo de la ruta sumarizada

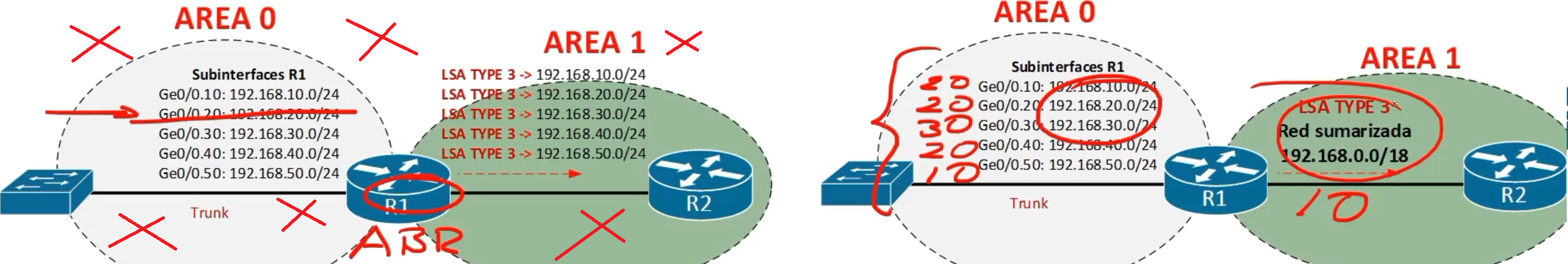

/ospf---open-shortest-path-first/ospfv2/photos/pasted-image-20260731210620.png)
Se usa el menor costo de los componentes
El costo de la ruta resumida es el menor costo entre todas las rutas que la componen. El parámetro
[cost <valor>]del comandoarea rangees opcional y permite fijarlo manualmente.Para ver el costo actual, consulta la métrica en:
Router# show ip ospf database summary
Condición de propagación
Solo se anuncia si hay al menos una subred activa
La ruta sumarizada se propaga únicamente si existe al menos una subred/red activa dentro del rango. Si ninguna de las redes componentes está activa, el resumen no se anuncia.
La ruta Null0 (Discard route)

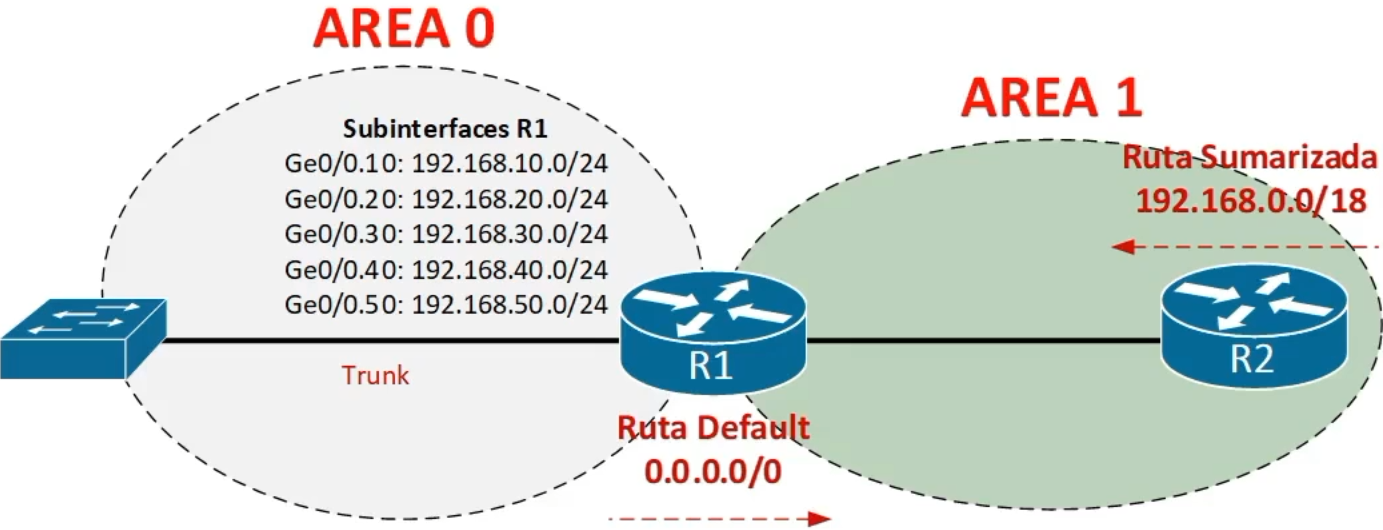

/ospf---open-shortest-path-first/ospfv2/photos/pasted-image-20260731210653.png)
Se crea automáticamente, y NO es una default route
Al sumarizar, el router crea automáticamente una ruta hacia el prefijo sumarizado apuntando a la interfaz Null0 (un “agujero negro”). Esto no es una ruta por defecto (0.0.0.0/0) — es una ruta hacia el rango resumido que descarta tráfico.
Función anti-loop: el router anuncia todo el rango sumarizado, pero puede que no todas las subredes dentro del rango existan realmente. Si llega tráfico hacia una subred inexistente dentro del rango, la ruta Null0 lo descarta en lugar de reenviarlo en círculos. Así se evitan los routing loops.
Verificación
- Ver la ruta sumarizada y su métrica en la base de datos:
Router# show ip ospf database summary - Confirmar la ruta resumida y la Null0 en la tabla:
Router# show ip route ospfoRouter# show ip route
La ruta Null0 aparece como una entrada hacia el prefijo sumarizado apuntando a Null0.
